在AutoCAD中标注尺寸的上、下公差的方法

在CAD中标注尺寸上、下公差的方法有很多种。下面简单的介绍这些方法:

1.使用CAD中自带的标注样式。我相信大家对这种方法很熟悉了







2.使用标注文本框中的标注。


选中数字(数字为需标注的公差),然后按“a/b"按钮,再按“OK”即可。

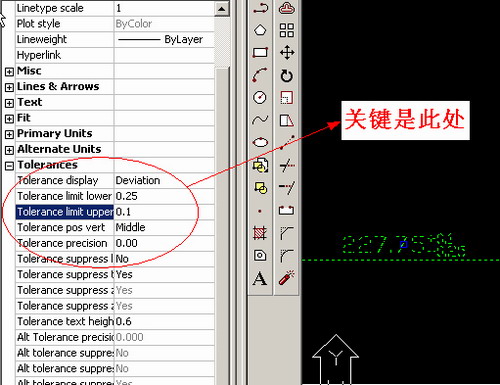

3.这种是使用尺寸的标注属性表修改公差。


  你可以先标注尺寸,然后在相应尺寸的标注属性表中修改成如图的格式。






4.这种是最繁琐的方法,在以上几种方法不适用时,不妨试试,保你成功。


  你可以先标注尺寸,然后在相应尺寸的标注属性表中修改成以下的格式:
  A\H0.667X\S+a^-b (”A“为尺寸基本数值,”+a“为上公差,"-b"为下公差)。
  其实这种方法和第二种方法一样的,但由于软件的原因,有时会导致不能使用,现我把此转换成这种形式,供大家参考。
