通过垂直于草绘平面拉伸截面轮廓可创建偏移剖面。此类型剖面对于打开零件以单个剖面显示多个特征是很重要的。应用偏距横截面时有如下限制：草绘截面必须是一个不封闭截面。偏移剖面可以含剖面线但不能填充。开口截面的第一段和最后一段必须是直线段。在图形中切减面箭头方向应显示为垂直指向这些尾段。在图形中，不论横截面是否垂直或水平于屏幕，总会出现横截面边界。圆形的和样条剖面几何创建出不可修改的水平剖面线（参见下例）。

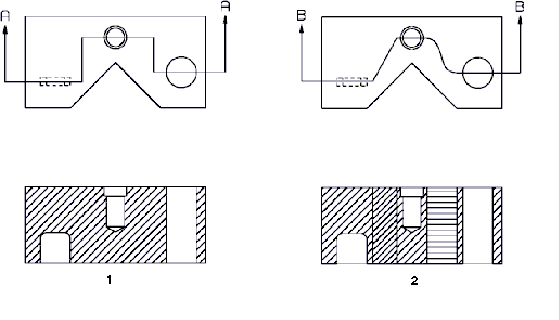

适当的横截面不适当的横截面
