EMX初级+滑块教程

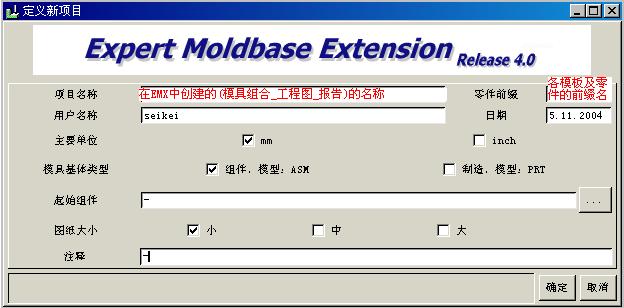

1.利用 EMX 4.0->项目->新建创建新的EMX组合

注意事项!

如果要自动保存文件
请进行如下设置
EMX 4.0->帮助->选项->配置选项

加入设计好模具组合文件!
2.利用元件->装配将设计好的模具组合文件装配进来
利用缺省或利用对齐坐标系的方法
建议使用对齐坐标系的方法

示例

1.使用缺省坐标进行装配
注意:你的模具组合文件的缺省坐标系X.Y平面必需在分模面上
2.如果不是请另在分模处建立坐标系利用对齐坐标系的方式进行装配!

3.对组模具组件进行分类

EMX4.0->项目->准备
注意:这一步的分类非常重要EMX可以根据你分类将零件放到相应的层及简化表示上!及开模动画中!

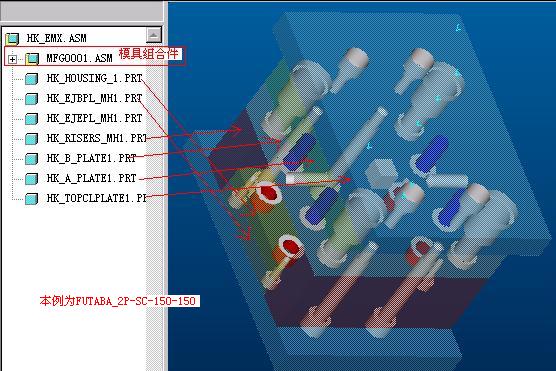

4.调入模架及其它元件

EMX 4.0->模具基体->组件定义->载入或保存组件(选择你需要的模架)->载入->确定

1 2 下一页

共 2 页
