UG技巧-利用参考曲线约束复杂草图

利用在草图中的参考几何体去帮助约束复杂形状。你可以建立和约束参考曲线去定位圆和孤中心，决定复合角或为你的草图几何体开发有用的构造几何体。当选择草图时参考几何体不被选择，如在拉伸时。

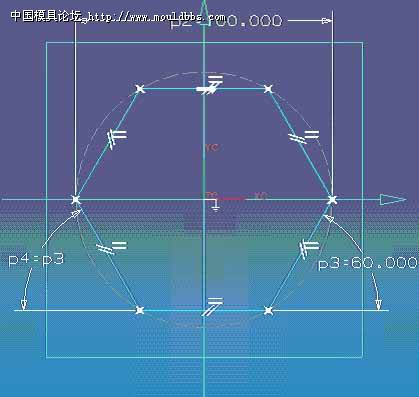

例∶如图9所示，为了建立一六角形草图，你可以利用一参考圆(一个转换到参考几何体的圆) 去约束六角形顶点并对六角形边利用等长约束 (这将自动地定义相等正确的角度形状) 。约束一条边为水平 (不让六角形旋转) ，为决定六角形尺寸加圆直径。通过利用参考圆你能够控制六角形顶点、某些用标准角度尺寸不易做的。
利用参考圆约束正六角形
